最近 , 明發氣動在自制的兩臺專用設備上, 學習外廠的經驗, 采用了一種由工人群眾革新的手動轉閥。這種手動轉閥具有方向控制閥主要是換向閥) 與流量控制閥的作用。因而, 它可以滿足機床液壓進給系統中快速前進、慢速工進和快速退回的需要。同時, 根據自己的要求, 在一定的范圍內, 可以實現無級調速, 并使整個液壓系統大為簡化。從我廠在加工2 v- 6 / 8 型空壓機的連桿螺栓孔的兩臺專機上使用的效果來看, 達到 了換向可靠、進給平穩的要求。

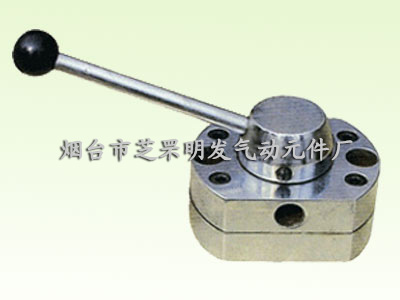

液壓手動轉閥

　　手動轉閥的工作原理: 當轉動手棲至圖2 中A一剖面所示的位置時, 由溢流閥調節的一定壓力的油液, 經A 至油缸的下腔, 而油缸上腔的油經B 一偏心槽一O 一流回油箱, 實現圖1 液壓系統原理圖l 一定量油泵 , 2 一壓力表 , 3 一滋 流閥 , 4一 手動轉閥 , 5一工作油缸活塞上行進給; 當轉動手柄至圖2 中 A 一A 剖面亞所示的位置時, 壓力汕經B 至油缸的上腔, 而油缸下腔的油經A 一偏心槽一口一流回油箱, 實現換向, 快速退回。

       由于閥芯上有偏心槽, 可造成回油節流調速, 在閥芯出汕口開有三角溝槽, 轉動手柄, 使壓力油液經閥芯出油口的三角溝槽去油缸的上腔或下腔。因手柄的轉動可改變?nèi)菧喜鄣耐鹘孛娲笮? 就調節了進油的流量, 從而造成進油節流調速。由于手動轉閥芯可隨手柄的轉動而轉動, 因此, 不僅可以得到進給、退刀、卸荷。而且, 可適當?shù)倪x擇手柄轉動的位置, 滿足快速前進—慢速工進快速退回。在一定的范圍內, 再變動手柄的位置, 通過閥芯的偏心槽與—三角溝槽造成回油節流與進油節流, 實現無級調速。
